| Place of Origin: | China |
|---|---|
| Nombre de la marca: | Star merter |
| Certificación: | CE SIL3 |
| Model Number: | CYW71Y |
| Minimum Order Quantity: | 1PC |
| Precio: | negotiable |
| Packaging Details: | carton |
| Payment Terms: | T/T |
| Supply Ability: | 30000 Piece/Month |
| Range: | 0~20~200kPa | Output: | 4~20mA, RS485 |
|---|---|---|---|
| Power supply: | 9~28VDC | Accuracy: | 0.5%FS |
| Name: | Liquid Level Transmitter | ||
| Resaltar: | Transmisor de nivel sumergible de 4-20ma,Rs485 Transmisor de nivel sumergible,0.5% FS Transmisor de nivel sumergible |
||
CYW71Y Transmisor de nivel sumergible anticorrosión Rango 0 ~ 20 ~ 200kPa Salida 4 ~ 20mA, RS485 Precisión 0,5% FS

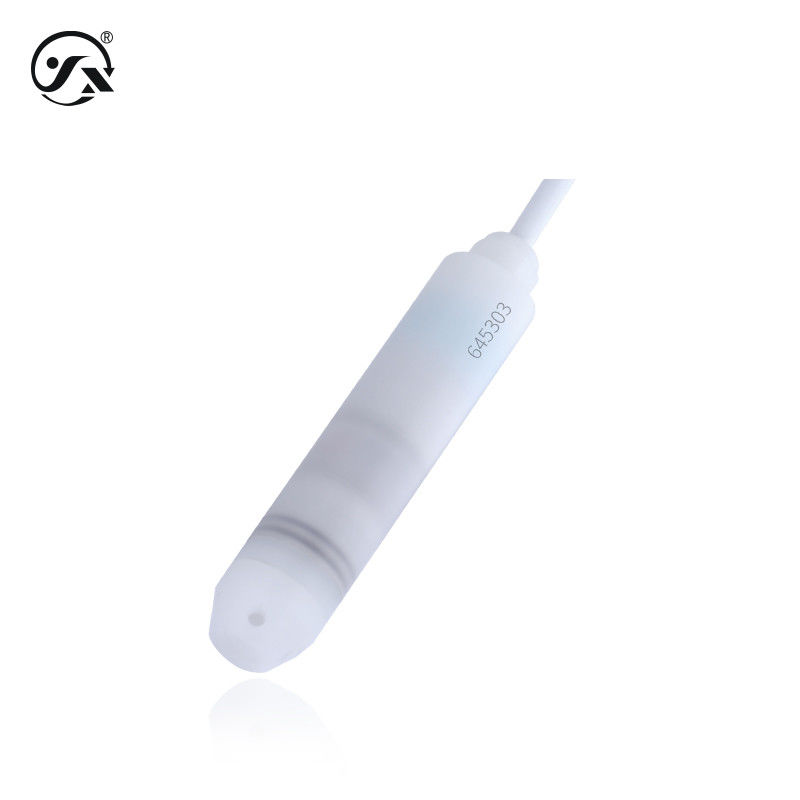

El transmisor de nivel sumergible resistente a la corrosión CYW71Y está equipado con un núcleo de cerámica y una carcasa PVDF para medir líquidos corrosivos.
| Parámetros básicos | |
| Medios de medición | Líquidos compatibles con los materiales de contacto |
| Señales de salida | 4 ~ 20 mA, RS485 |
| Tensión de alimentación | 9 ∼ 28 VDC |
| Temperatura del medio | -40°C a 60°C |
| Frecuencia de respuesta | Salida de señal analógica ≤ 50 Hz, salida de señal digital ≤ 5 Hz |
| Capacidad de sobrecarga | 150% de la escala completa |
| Clase de precisión | 0.5% FS (condiciones de referencia: temperatura de 15 a 25 °C, presión atmosférica de 86 a 106 kPa, humedad de 45 a 75% RH) |
| Desempeño estable | ± 0,2% FS/año |
| Desviación de temperatura | ± 0,02% FS/°C |
| Grado de protección | Protección IP68 |
| Peso total | Probe≈ 216 g de cable≈ 67 g por metro |
| Resolución | Salida analógica 0,01% FS, salida digital 0,05% FS |
| A tiempo | 20 segundos |
| Nota 1: La densidad del medio medido debe indicarse en metros, el principio es el siguiente. La presión del sensor orientado hacia la superficie del líquido es: Ρ=ρgh + Po fórmula: P: La presión del sensor orientado hacia la superficie del líquido (para facilitar la comprensión,en lo sucesivo denominados conjuntamente presión) ρ: Densidad medida del líquido (default 1g/cm3 durante la depuración) g: Aceleración debido a la gravedad (default 9.8m/s2 durante la depuración)
Po: presión atmosférica h en la superficie del líquido: la profundidad a la que el sensor se inserta en el líquido Cuando el sensor se inserta en una cierta profundidad |
|
| Potencia máxima | |
| 4 ~ 20 mA | ≤ 0,02Unidades (W) |
| Se trata de un sistema de seguridad. | ≤ 0,015Us (W) |
| Características de la carga | |
| Tipo actual | La carga ≤{(Us-7.5)÷0.02}Ω (US=Voltaje de alimentación) |
| Condiciones ambientales | |
| Temperatura ambiente | -40°C a 85°C |
| Humedad ambiental | 0%~95%RH ((sin condensación, sin condensación) |
| Material general | |
| el diafragma | Cerámica (contacto con el medio a medir) |
| el recinto | PVDF fluoruro de polivinilideno (contacto con el medio a medir) |
| Las focas | Viton (en contacto con el medio a medir) |
| El cable | Cables de conducción de gas tetrafluoroφ7.2 (contacto con el medio medido) |
| Estabilidad mecánica | |
| Rendimiento sísmico | 10g ((20... 2000Hz) está conforme con la norma IEC60068-2-6 |
| Resistencia al impacto | 500 g/ms se ajusta a la norma IEC60068-2-27 |
| Protección eléctrica | |
| Protección contra cortocircuito | permanente |
| Protección antipolaridad | No hay daños, pero no funciona. |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica | 500 VAC |
| Límites de producción | |
| 4 a 20 mA | Producción mínima de 4 mA y máxima de 20 mA |
| Se trata de un sistema de seguridad. | Producción mínima 0, producción máxima 2000 |
