| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | star meter |
| Número de modelo: | CYYZ61TFY |
| Rango de acción: | -0,1 ‰ 0 ‰ 6 MPa (véase el cuadro de selección del rango para más detalles) | Producción: | 4×20 mA, RS485 |
|---|---|---|---|
| Fuente de alimentación: | Las emisiones de gases de efecto invernadero de los sistemas eléctricos de la Unión se calcularán en | Precisión: | 0.5% FS |
| Resaltar: | Transmisores de presión de cerámica,Transmisor de presión sanitario,Transmisor de presión anticorrosión |
||

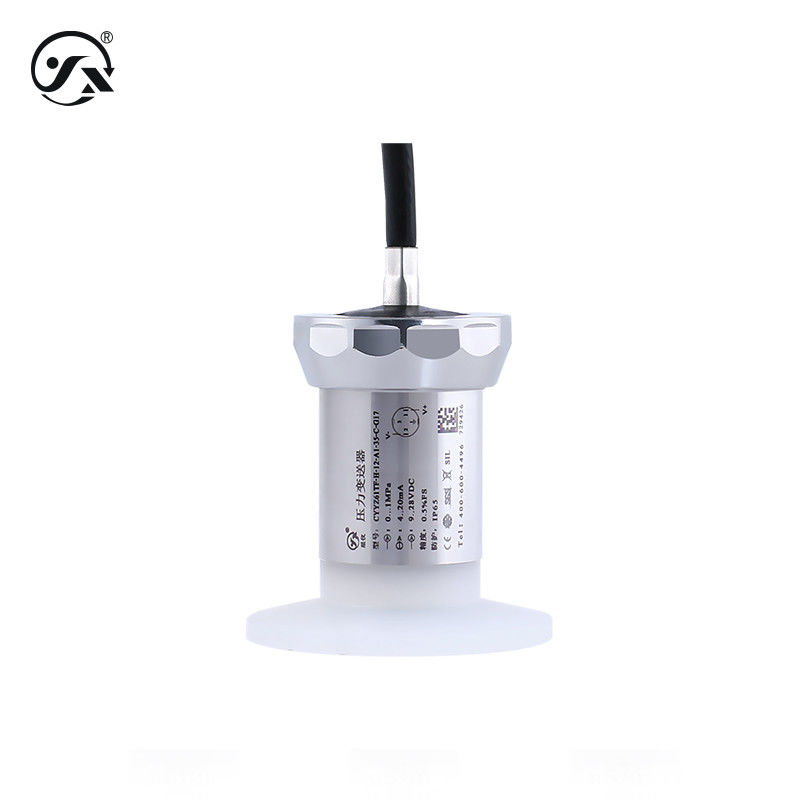

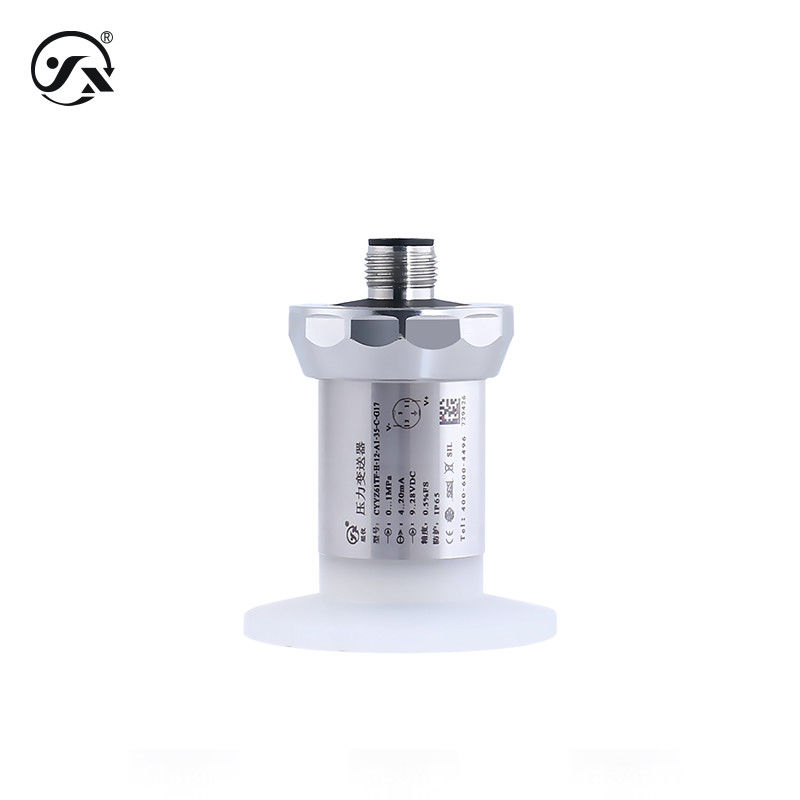

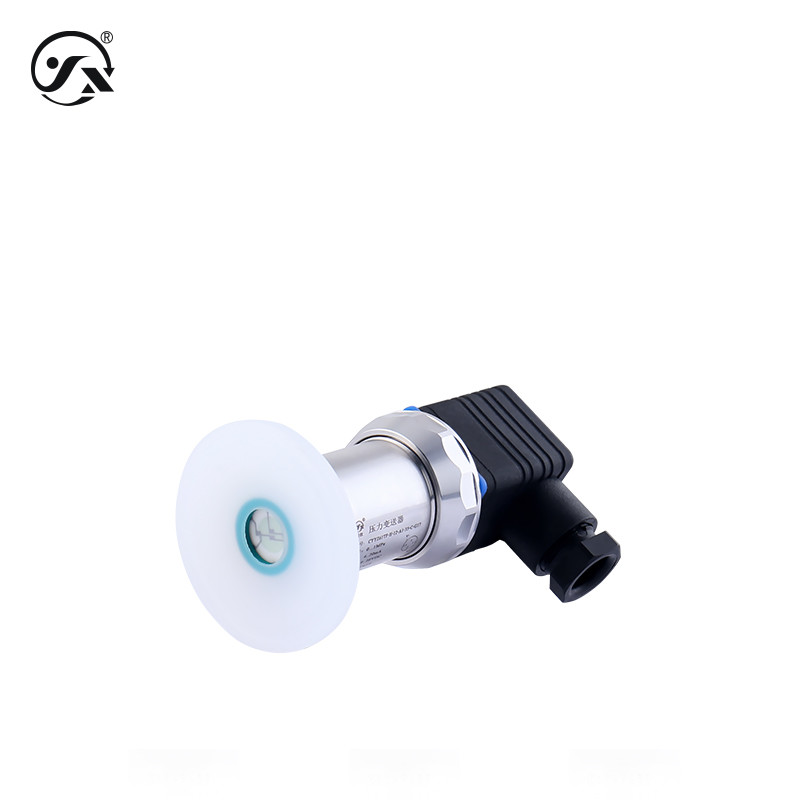

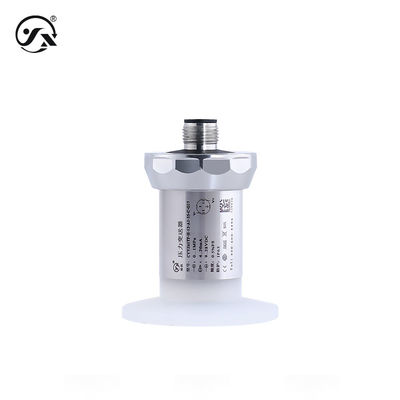

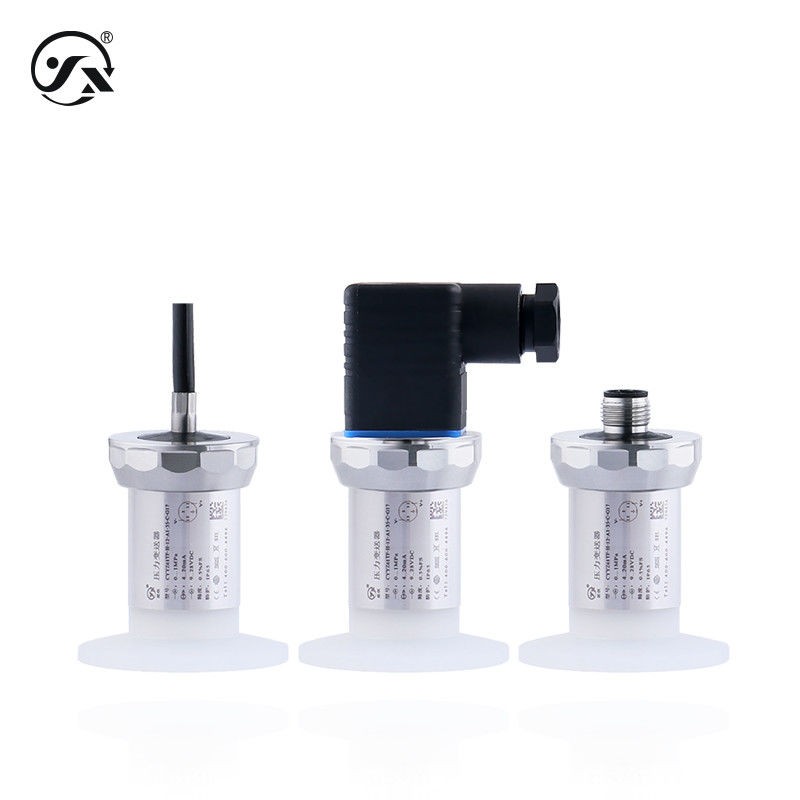

El transmisor de presión anticorrosivo sanitario de cerámica CYYZ61TFY es adecuado para sitios de aplicación con requisitos sanitarios y medios corrosivos.y la parte receptora de líquido del núcleo está hecha de cerámica, lo que hace que sea antipunzante, resistente a la corrosión, resistente al vacío, etc. Puede medir gas, líquido, fluido o medio con partículas. La función a prueba de explosión es opcional.
| Medios de medición | Gas, líquido o fluido (compatible con los materiales de contacto) |
| Rango de presión | -0,1 ‰ 0 ‰ 6 MPa (véase el cuadro de selección del rango para más detalles) |
| Modo de presión | Presión de medición, presión absoluta, presión negativa |
| Temperatura media | -40°C a 85°C |
| Tiempo de conexión | 20 segundos |
| Nivel de precisión | 0.5% FS (condiciones de referencia: temperatura entre 15 y 25°C, presión atmosférica entre 86 y 106 kPa, humedad entre 45 y 75% RH) |
| Desempeño estable | ± 0,2% FS/año |
| Desviación de temperatura | ± 0,02% FS/°C |
| Tipo a prueba de explosión | Seguridad intrínseca Ex ia IIC T6 Ga (sólo salida de 20 mA) |
| Nivel de protección | Nota IP65: El nivel de protección anterior se refiere al nivel alcanzado después de completar la conexión eléctrica. |
| Desempeño duradero | Los datos perdidos |
| Frecuencia de respuesta | Salida de señal analógica ≤ 30 Hz Salida de señal digital ≤ 5 Hz |
| Peso total | ≈ 140 g |
| Resolución | Salida analógica 0,02% FS, salida digital 0,05% FS |
| Fuente de alimentación de salida | |
| 4 ′ 20 mA | 9°28VDC, 15°24VDC (protegido intrínsecamente a la explosión) |
| Se trata de un sistema de seguridad. | 9 ∼ 28 VDC |
| Potencia máxima | |
| 4 ′ 20 mA | ≤ 0,02Unidades (W) |
| Se trata de un sistema de seguridad. | ≤ 0,015Us (W) |
| Características de la carga | |
| Tipo actual | La carga ≤{(Us-7.5) ÷0.02}Ω |
| Condiciones ambientales | |
| Temperatura ambiente | -40°C a 85°C |
| Humedad ambiental | 0%~95%RH (sin condensación, sin condensación) |
| Sobrepresión y explosión | |
| Presión de sobrecarga | Se recomienda que los productos incluidos en el anexo II se utilicen para la fabricación de productos de la categoría "A", "B", "C", "D" o "D" en el caso de los productos de la categoría "A". |
| Presión de explosión | Se recomienda que los productos de la categoría A se utilicen en el caso de los productos de la categoría B. |
| Material general | |
| El diafragma | Cerámica (en contacto con el medio medido) |
| Conexión del proceso | Fluoruro de polivinilideno PVDF (en contacto con el medio de medición) |
| concha | Acero inoxidable 304 |
| Sello del núcleo | Véase el gráfico de presión y reventamiento (contacto con el medio medido) |
| Conector de Hirschmann | Plastico de ingeniería ABS |
| Estabilidad mecánica | |
| Resistencia a las vibraciones | 10 g (20...2000 Hz) de acuerdo con la norma IEC60068-2-6. |
| Resistencia al impacto | 500 g/ms Cumplir con la norma IEC60068-2-27 |
| Protección eléctrica | |
| Protección contra cortocircuito | permanentes |
| Protección de polaridad inversa | No hay daños, pero no funciona. |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica | 500 VAC |
| Limitación de la salida | |
| 4 ′ 20 mA | 4mA ~ 20mA |
| Se trata de un sistema de seguridad. | 0 ~ 2000 |
