| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | Star merter |
| Número de modelo: | LWL11Y |
| Rango de medición: | 0.04~1200 m3/h | Producción: | RS485, 4 ~ 20mA, 4 ~ 20mA HART, pulso, NPN |
|---|---|---|---|
| Fuente de alimentación: | 24VDC, 24VDC con batería de litio de 3,6VDC, batería de litio de 3,6VDC | Precisión: | 0Nivel 0,5, nivel 1,0. |
| Resaltar: | Medidor de caudal de las turbinas líquidas,Medidor de flujo avanzado de turbinas líquidas,Flujómetro de la turbina |
||

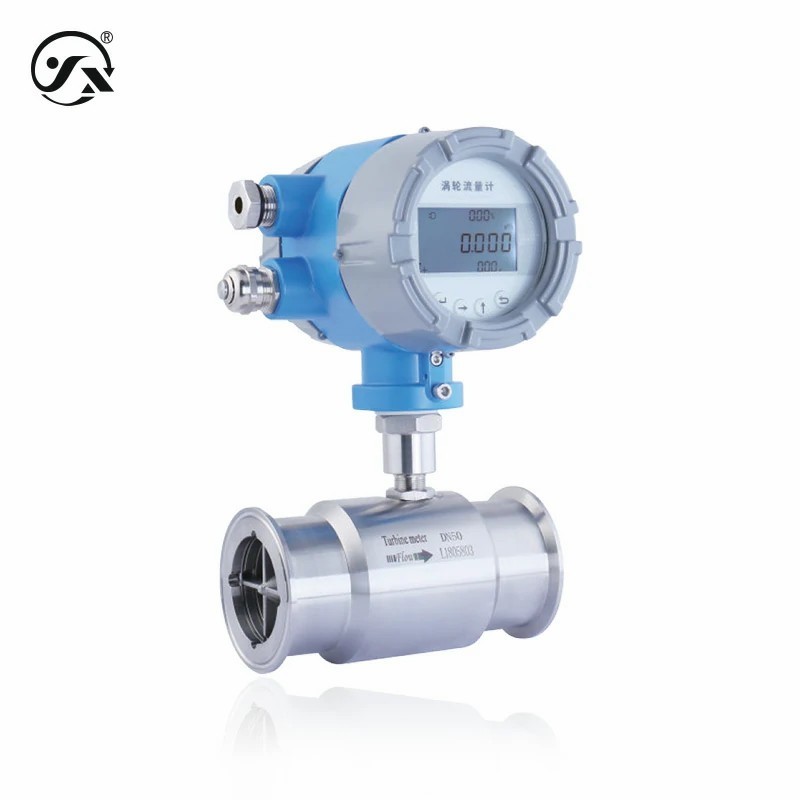

El medidor de caudal de turbina líquida LWL11Y es una nueva generación de medidor de caudal de turbina que absorbe la tecnología avanzada de medidores de caudal en el país y en el extranjero y está optimizado y diseñado, con una estructura simple,peso ligero, alta precisión, buena repetibilidad, respuesta sensible, fácil instalación, mantenimiento y uso.Hay varios métodos de conexión tales como conexión de brida, conexión roscada, conexión de abrazadera, conexión de mandíbula, etc. También hay funciones de batería, a prueba de explosiones y otras para elegir.
| Parámetros básicos | |
| Medios de medición | Líquidos libres de impurezas y de baja viscosidad (compatibles con los materiales de contacto) |
| Rango de medición | 0.04 ¥1200 m3/h |
| Conexión | Se aplicará el método de ensayo de la norma de aplicación GB/T9124.1. Conexión interna de rosca DN15DN50 (norma de aplicación GB/T7307-2001) Conexión externa de rosca DN4DN80 (norma de aplicación GB/T7307-2001) La conexión de la abrazadera DN4DN200 (norma de aplicación GB/T9124.1-2019) Conexión de la abrazadera DN4DN100 |
| Resistir el nivel de tensión | Conexión de brida PN40 resistencia a la presión 4.0MPa (DN15 DN50, puede ser personalizado ≤ PN100) Resistencia a la presión PN16 1,6 MPa (DN65 DN300, puede ser personalizada ≤ PN100) Conexión de rosca externa PN63 resistencia a la presión 6.3MPa (DN4 DN80, se puede personalizar un nivel de resistencia a la presión más alto) Conexión interna de rosca PN63 resistencia a la presión 6.3MPa (DN15 DN50, se puede personalizar un nivel de resistencia a la presión más alto) Conexión de la abrazadera PN10 resistencia a la presión 1,0 MPa (DN4 DN100) con una resistencia a la presión de conexión PN40 de 4,0 MPa (DN15 DN50) Resistencia a la presión PN16 1,6 MPa (DN65 DN200) puede ser personalizado Se aplicarán las siguientes medidas: Se aplicarán las siguientes medidas: Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. Se aplican las siguientes medidas: |
| Nivel de precisión | 0Nivel 0,5, nivel 1,0. |
| Temperatura media | -30°C 80°C (tipo general) -30°C-120°C (tipo de alta temperatura) -30°C-150°C (tipo de alta temperatura) |
| Tipo a prueba de explosión | Tipo a prueba de fuego Ex d IIC T6 Gb |
| Nivel de protección | Protección IP66 Nota/El nivel de protección anterior se refiere al nivel alcanzado después de completar la conexión eléctrica. |
| Muestra el encabezado | LCD (con luz de fondo) |
| Corriente de salida | |
| Carga máxima | 500Ω ((24V fuente de alimentación) |
| Potencia máxima | Sistema de dos cables 0,48 W Sistema de tres cables 0,52 W |
| Frecuencia de respuesta | 1 Hz |
| Salida de pulso | |
| Amplitud de alto nivel | Se aplicarán las siguientes medidas: |
| Amplitud de bajo nivel | La velocidad de la corriente de corriente es igual o inferior a 0,8 VDC |
| Ancho del pulso | 1 ¢ 2000 ms (onda cuadrada) |
| Aislamiento eléctrico | El valor de las emisiones de CO2 de las instalaciones de ensamblaje se calculará en función de las emisiones de CO2 de las instalaciones de ensamblaje. |
| Salida RS485 | Este protocolo cumple con el protocolo de comunicación Modbus y adopta el modo RTU en el protocolo Modbus. |
| Condiciones ambientales | |
| Temperatura ambiente | -20°60°C |
| Humedad ambiental | 5%~90%RH (sin condensación ni condensación por rocío) |
| Protección eléctrica | |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica | 500 VAC |
| Material general | |
| Casilla del sensor | Acero inoxidable 304/316 (en contacto con el medio medido) |
| el motor | Acero 2Cr13/duplex (en contacto con el medio medido) |
| Guías delanteras y traseras | Acero inoxidable 304/316 (en contacto con el medio medido) |
| Las demás | Acero inoxidable 304/316 (en contacto con el medio medido) |
| Freno de sujeción | Acero inoxidable 304/316 (en contacto con el medio medido) |
| Clamp/Chuck (clampada para el uso de la máquina) | Acero inoxidable 304/316 (en contacto con el medio medido) |
| Conector de señal | Acero inoxidable 304 |
| Casas de los convertidores | Aluminio fundido a presión |
| Sellos de los convertidores | De caucho nitril |
| Ventana de visualización | ≈6 mm de vidrio a prueba de explosión |
