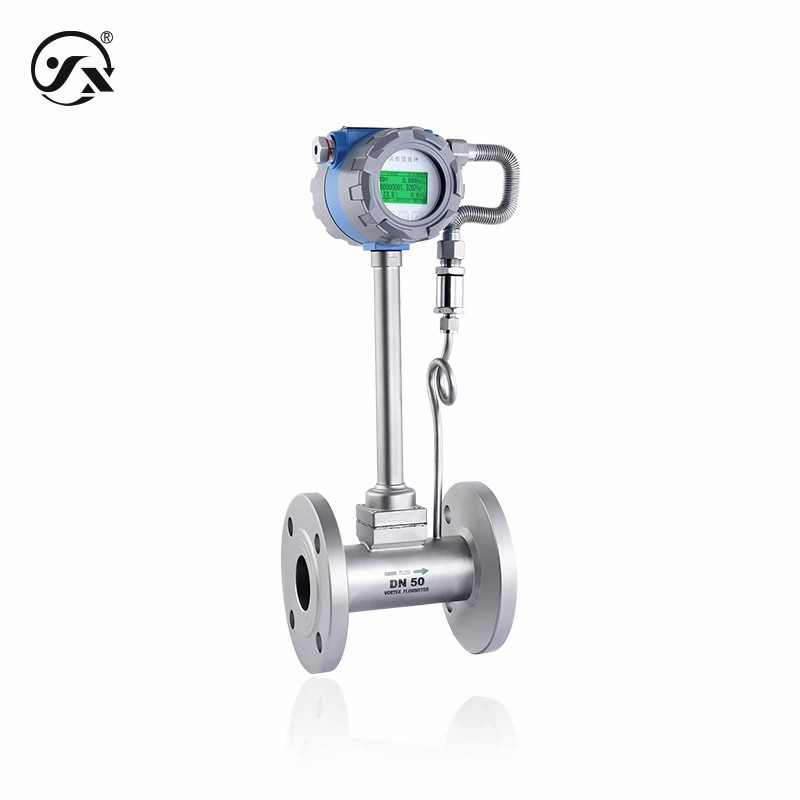

Medidor de flujo de vórtice de tuberías LWJ11Y en la industria química del petróleo

LWJ11Y Pipeline Vortex Flowmeter In Petroleum Chemical Industry
LWJ11Y Pipeline Vortex Flowmeter In Petroleum Chemical Industry
Informacion basica
Lugar de origen: China.
Nombre de la marca: Star merter
Número de modelo: LWJ11Y
Contactar ahora
Rango de medición: 0.3~8000 m3 /h Producción: RS485, 4 ~ 20mA, 4 ~ 20mA HART, pulso
Fuente de alimentación: 24VDC, 24VDC con batería de litio de 3,6VDC, batería de litio de 3,6VDC Precisión: 1Nivel 0, nivel 1,5
Resaltar:

Medidor de flujo de vórtice de tubería

,

medidor de flujo de velocidad

,

Medidor de flujo de vórtice de tuberías de petróleo

LWJ11Y Pipeline Vortex Flowmeter es un medidor de flujo de velocidad. Es ampliamente utilizado en el petróleo, la industria química, la energía eléctrica, la industria ligera, la calefacción eléctrica y otros campos para medir el flujo de volumen,el caudal de masa y el caudal estándar de gas, vapor, líquido y líquido de alta temperatura.



Parámetros básicos
Medios de medición Líquido, gas, vapor, etc. (compatible con los materiales de contacto)
Rango de medición 0.3·8000 m3/h
Nivel de precisión Nivel uno.0, Nivel uno.5
Temperatura media -40°C ∼250°C/-40°C ∼350°C
Conexión Se aplicará el método de ensayo de la norma de aplicación GB/T9124.1.
La conexión de la abrazadera DN15DN200 (norma de aplicación GB/T9124.1-2019)
Resistir el nivel de tensión Conexión de brida PN40 resistencia a la presión 4.0MPa (DN15 DN50, puede ser personalizado ≤ PN100)
Resistencia a la presión PN16 1,6 MPa (DN65 DN300, puede ser personalizada ≤ PN100)
Conexión de la abrazadera PN40 resistencia a la presión 4,0 MPa (DN15 DN50)
Resistencia a la presión PN16 1,6 MPa (DN65 DN200)
puede ser personalizado
Se aplicarán las siguientes medidas:
Se aplicarán las siguientes medidas:
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Se aplican las siguientes medidas:
Tipo a prueba de explosión Tipo a prueba de fuego Ex d IIC T6 Gb
Nivel de protección Protección IP66
Nota/El nivel de protección anterior se refiere al nivel alcanzado después de completar la conexión eléctrica.
Muestra el encabezado LCD (con luz de fondo)
Corriente de salida
Carga máxima La fuente de alimentación de 500Ω ((24VDC)
Potencia máxima Sistema de dos cables 0,5 W
Sistema de tres cables de 1,5 W
Frecuencia de respuesta 1 Hz
Salida de pulso
Amplitud de alto nivel Se aplicarán las siguientes medidas:
Amplitud de bajo nivel La velocidad de la corriente de corriente es igual o inferior a 0,8 VDC
Ancho del pulso 16 ms (onda cuadrada)
Corriente de accionamiento No más de 10 mA
Aislamiento eléctrico El valor de las emisiones de CO2 de las instalaciones de ensamblaje se calculará en función de las emisiones de CO2 de las instalaciones de ensamblaje.
Salida RS485 Este protocolo cumple con el protocolo de comunicación Modbus y adopta el modo RTU en el protocolo Modbus.
Condiciones ambientales
Temperatura ambiente -20°60°C
Humedad ambiental 5%~90%RH (sin condensación ni condensación por rocío)
Protección eléctrica
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Resistencia dieléctrica 500 VAC
Material general
Casilla del sensor Acero inoxidable 304/316 (en contacto con el medio medido)
Generador de vórtices Acero inoxidable 304/316 (en contacto con el medio medido)
Proyecto de detección Acero inoxidable 304/316 (en contacto con el medio medido)
Sellos de las sondas Grafito (en contacto con el medio medido)
Las demás Acero inoxidable 304/316 (en contacto con el medio medido)
Freno de sujeción Acero inoxidable 304/316 (en contacto con el medio medido)
Conector de señal Acero inoxidable 304/316
Casas de los convertidores Aluminio fundido a presión
Sellos de los convertidores De caucho nitril
Ventana de visualización ≈6 mm de vidrio a prueba de explosión



Manual
Información sobre el producto ◄ Chino (CN) En inglés
Información sobre el producto En inglés
Selección del producto ◄ Chino (CN) En inglés
Selección de productos “Inglés (EN) En inglés
Instrucciones de instalación en chino (NC) En inglés
Instrucciones de instalación Inglés (EN) En inglés
Descripción del protocolo ◄ Chino (CN) En inglés
Descripción del protocolo ◄ Inglés (EN) En inglés
