Rango de acción: | -0,1~0~7MPa (ver el cuadro de selección del rango para más detalles) | Producción: | La velocidad de transmisión de la corriente eléctrica de la unidad de carga de la unidad de carga de |
---|---|---|---|
Fuente de alimentación: | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | Precisión: | 00,1% de FS, 0,25% de FS |
Resaltar: | Transmisor de presión anticorrosión,Conexión de proceso PVDF Transmisor de presión |

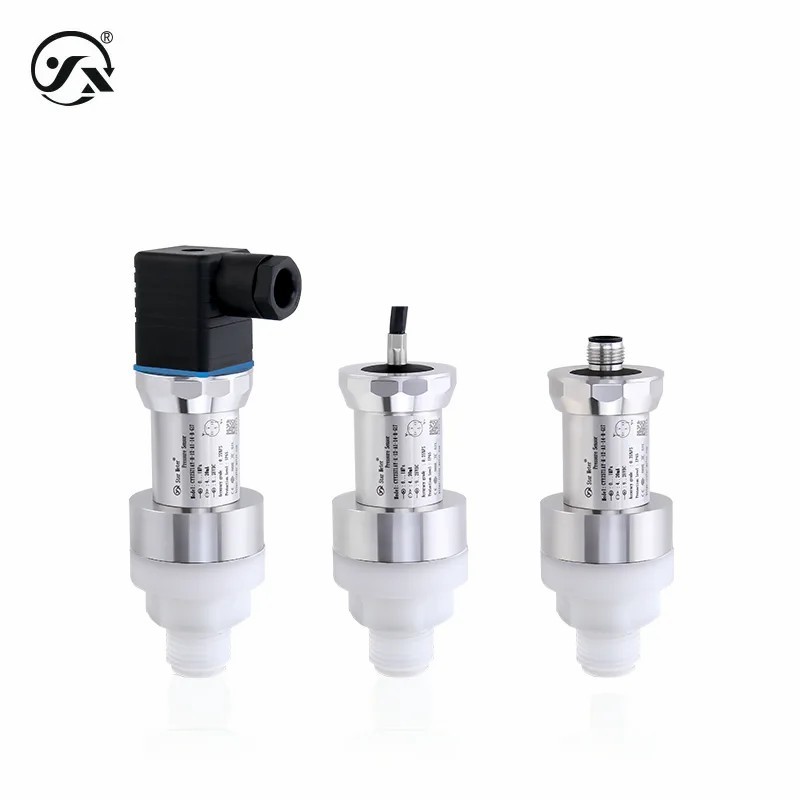

El transmisor de presión anticorrosión CYYZ571AY está equipado con un núcleo de condensador de cerámica y su parte de conexión de proceso está hecha de material PVDF,con un valor de transmisión de una frecuencia de transmisión de una frecuencia de transmisión de una frecuencia de transmisión de una frecuencia de transmisión de una frecuencia de transmisión, y tiene las características de alta precisión, resistencia a alta presión y resistencia al vacío.
Parámetros básicos | |
Medios de medición | Líquido o gas (compatible con los materiales de contacto) |
Rango de presión | -0,1 ‰ 0 ‰ 7 MPa (ver el cuadro de selección de rango class= ‰ info ‰ para más detalles) |
Modo de presión | Presión de medición, presión absoluta, presión negativa |
Temperatura media | -40°C a 85°C |
Tiempo de conexión | 20 segundos |
Clasificación estable = ¢información ¢ rendimiento | ± 0,1% FS/año |
Desviación de temperatura | ± 0,01% FS/°C (dentro del rango de compensación de temperatura) ± 0,05% FS/°C (fuera del rango de compensación de temperatura) |
Compensación de la temperatura | -20°C a 80°C |
Tipo a prueba de explosión | Seguridad intrínseca Ex ia IIC T6 Ga (sólo salida de 20 mA) |
Nivel de protección | Protección IP65 Nota/El nivel de protección anterior se refiere al nivel alcanzado después de completar la conexión eléctrica. |
Nivel de precisión | 00,1% de FS, 0,25% de FS |
Frecuencia de respuesta | Salida de señal analógica ≤ 30 Hz Salida de señal digital ≤ 5 Hz |
Resolución | Salida analógica 0,01% FS, salida digital 0,05% FS |
Peso total | ≈ 381 g |
Características de la carga | |
Tipo de tensión | ≥ 10 kΩ |
Tipo actual | La carga ≤{(Us-12)÷0.02}Ω (Us=tensión de alimentación) |
Condiciones ambientales | |
Temperatura ambiente | -40°C a 85°C |
Humedad ambiental | 0%~95%RH (sin condensación y sin condensación) |
Sobrepresión y explosión | |
Presión de sobrecarga | 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa y otros componentes de los mismos. |
Presión de explosión | 0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, y otros componentes de los mismos. |
Material general | |
El diafragma | Cerámica (en contacto con el medio medido) |
Conexión del proceso | Fluoruro de polivinilideno PVDF (en contacto con el medio de medición) |
concha | Acero inoxidable 304 |
Sello del núcleo | Véase el gráfico de presión y reventamiento (contacto con el medio medido) |
Círculo de la ED | El caucho fluorado |
Conector de Hirschmann | Plastico de ingeniería ABS |
Estabilidad mecánica | |
Resistencia a las vibraciones | 10 g (20...2000 Hz) de acuerdo con la norma IEC60068-2-6. |
Resistencia al impacto | 500 g/ms, de acuerdo con la norma IEC60068-2-27. |
Protección eléctrica | |
Protección contra cortocircuito | permanentes |
Protección de polaridad inversa | No hay daños, pero no funciona. |
Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
Resistencia dieléctrica | 500 VAC |
Limitación de la salida | |
4 a 20 mA | 4mA ~ 20mA |
Se trata de un sistema de seguridad. | 0 ~ 2000 |
Se aplicarán las siguientes medidas: | 0.001VDC~10VDC: el valor de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
0 ′5VDC | 0Se aplicarán las siguientes medidas: |
1 ′5VDC | 0Se aplicarán las siguientes medidas: |
