| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | Star merter |
| Número de modelo: | CYYZ36CY |
| Cantidad de orden mínima: | 1 por ciento |
| Precio: | negotiable |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 30000 piezas/mes |
| Rango de acción: | 0 ~ 1MPa ~ 110MPa | Producción: | La velocidad de transmisión de la corriente eléctrica es la velocidad de transmisión de la corriente |
|---|---|---|---|
| Fuente de alimentación: | La velocidad de la corriente de corriente es la velocidad de la corriente de corriente. | Precisión: | 0.5% FS |
| nombre: | Sensor del transmisor de presión | ||
| Resaltar: | Transmisor de presión de tipo barro,Transmisor de presión CYYZ36C,Transmisor de presión 0 |
||

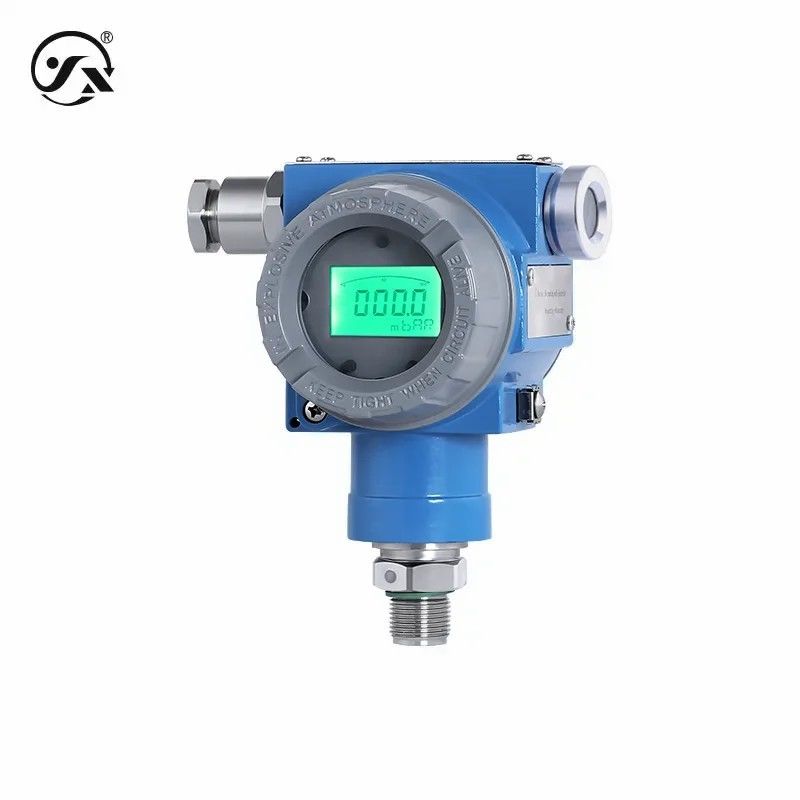

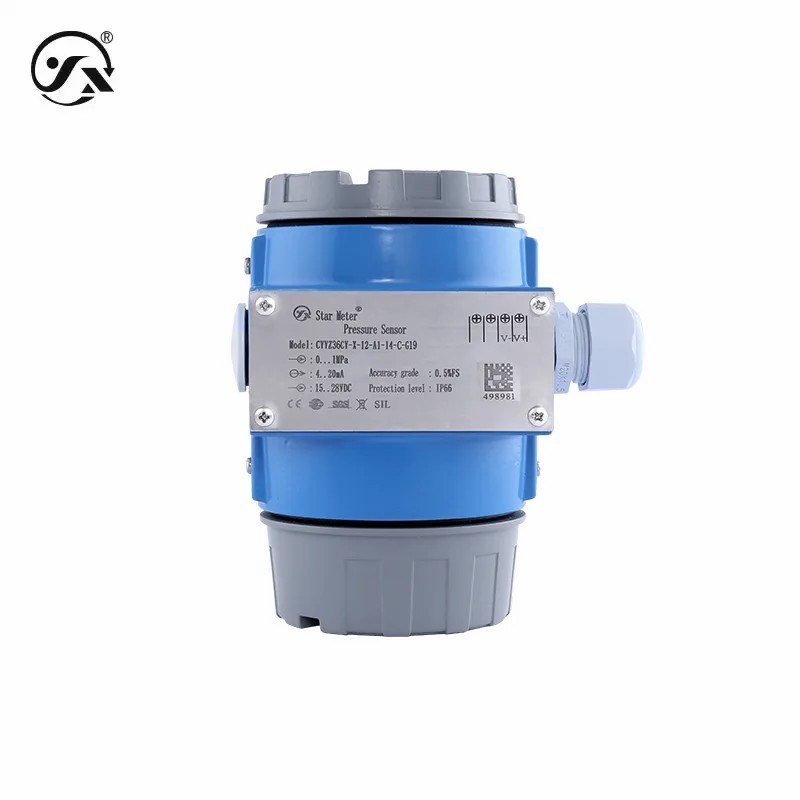

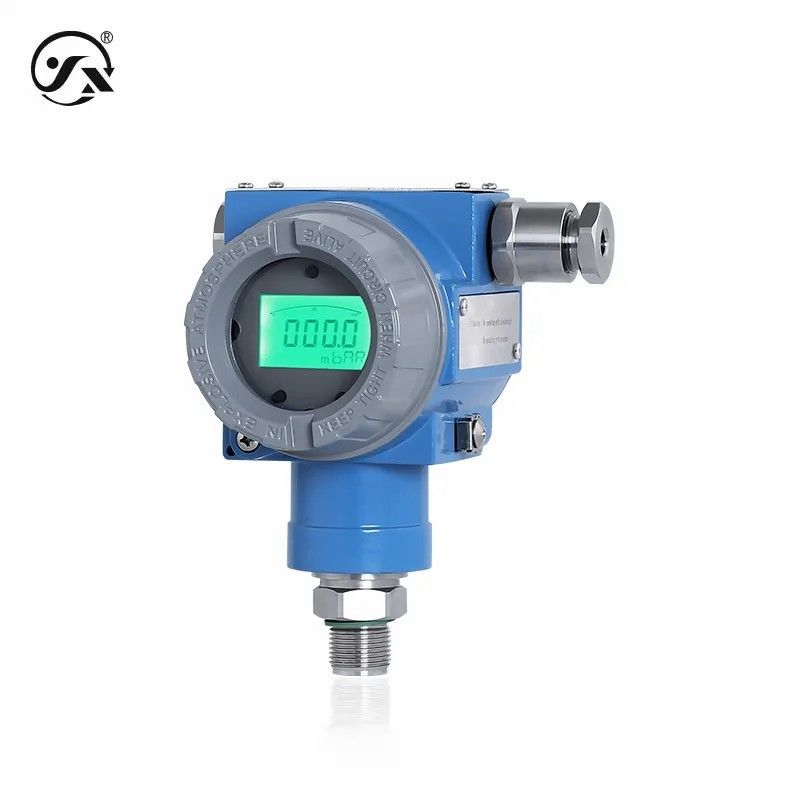

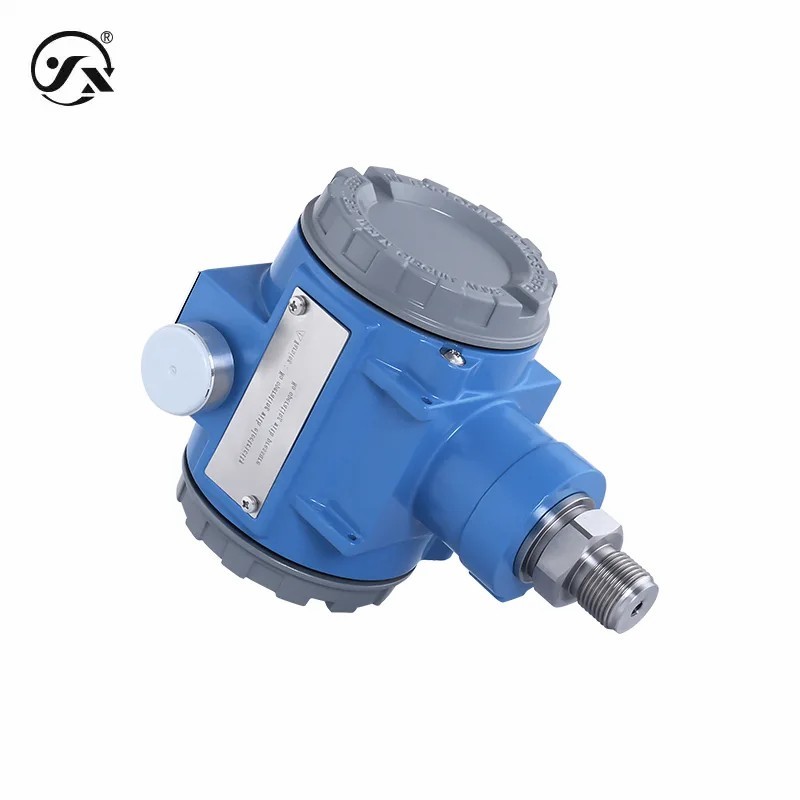

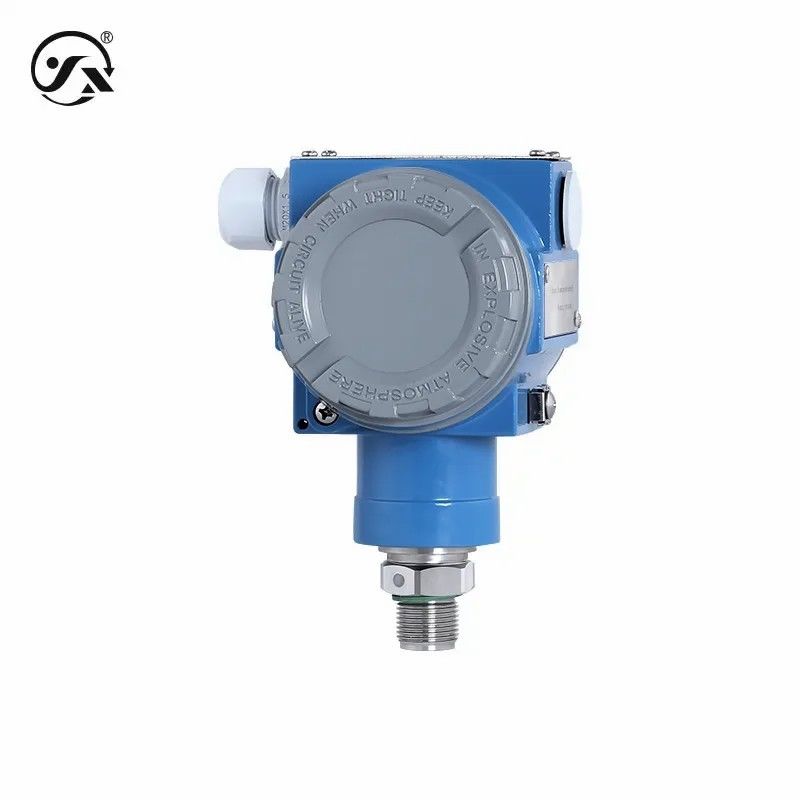

CYYZ36CY Tipo de barro Rango del transmisor de presión 0 ~ 1MPa ~ 110MPa Exploración de petróleo Ingeniería de construcción Precisión 0.5%FS
El transmisor de presión de tipo de lodo CYYZ36CY está cuidadosamente diseñado, es resistente a las vibraciones, a los frecuentes impactos de alta presión, al impacto de arena sólida y al desgaste, y es adecuado para medir el barro,petróleo crudoTiene una variedad de opciones de función a prueba de explosión, tipo intrínsecamente seguro, tipo intrínsecamente seguro de polvo, tipo ignífugo, tipo ignífugo de polvo,y también puede elegir el protocolo de comunicación HART, rentable.
| Parámetros básicos | |
| Medios de medición | Esgoto, petróleo crudo, suelo húmedo, etc. (compatible con los materiales de contacto) |
| Rango de presión | 0~1MPa~110MPa (ver el cuadro de selección del rango para más detalles) |
| Modo de presión | Presión de medición, presión de sellado |
| Clase de precisión | 0.5% FS |
| Temperatura del medio | -40°C a 85°C |
| A tiempo | 20 segundos |
| Desempeño estable | ± 0,1% FS/año |
| Compensación de la temperatura | -10 ̊70°C |
| Desviación de temperatura | ±0,01%FS/°C (rango de compensación de temperatura) ±0,05%FS/°C (rango de compensación de temperatura situado fuera del mismo) |
| Ex tipo | Protección contra llamas Ex db II.C T6 Gb Tipo de polvo ex tb IIIC T80°C Db
Ex ia II.C T6 Ga (4 ~ 20mA / 4 ~ 20mA de salida HART sólo) |
| Grado de protección | Protección IP66 Nota: El nivel de protección anterior se refiere a la conexión eléctrica obtenida después de que la conexión eléctrica esté completa. |
| Desempeño duradero | 1X106 veces (número de ciclos entre el rango inferior y el rango superior) |
| Frecuencia de respuesta | La señal analógica de salida ≤ 30 Hz, la señal digital de salida ≤ 5 Hz, la comunicación HART ≤ 10 Hz |
| Peso total | Sin pantalla≈ 1,25 kg con pantalla≈ 1,4 kg |
| Resolución | Salida analógica 0,01% FS, salida digital 0,05% FS |
| A tiempo | 20 segundos |
| Potencia de salida | |
| 4 ~ 20 mA | No se muestra: 9~28VDC, con pantalla: 15~28VDC, tipo intrínsecamente seguro: 15~24VDC |
| Se trata de un sistema de seguridad. | Con / sin pantalla: 9 ~ 28VDC |
| Se aplicarán las siguientes medidas: | Con / sin pantalla: 15 ~ 28VDC |
| 0 ′5VDC | Con / sin pantalla: 9 ~ 28VDC |
| 1 ′5VDC | Con / sin pantalla: 9 ~ 28VDC |
| 4 ′ 20 mA HART | Con / sin pantalla: 13~28VDC, tipo intrínsecamente seguro: 15~24VDC |
| Potencia máxima | |
| 4 ~ 20 mA | Si/No Muestra: ≤ 0,02Us ((W) |
| Se trata de un sistema de seguridad. | Con visualización: ≤ 0,02Us (W), sin visualización ≤ 0,015Us (W) |
| Se aplicarán las siguientes medidas: | Con pantalla: ≤ 0,02Us ((W), sin pantalla ≤ 0,008Us ((W) |
| 0 ′5VDC | Con pantalla: ≤ 0,02Us ((W), sin pantalla ≤ 0,008Us ((W) |
| 1 ′5VDC | Con pantalla: ≤ 0,02Us ((W), sin pantalla ≤ 0,008Us ((W) |
| 4 ′ 20 mA HART | Si/No Muestra: ≤ 0,02Us ((W) |
| Características de la carga | |
| Tipo de tensión | ≥ 10 kΩ |
| Tipo actual | Sin carga de la pantalla ≤ {(US-7.5) ÷0.02}Ω con carga de la pantalla ≤{(US-12)÷0.02}Ω (US=tensión de alimentación) |
| Tipo de corriente HART | La carga ≤ {(Us-12)÷0.02}Ω(Us=tensión de alimentación) |
| Condiciones ambientales | |
| Temperatura ambiente | -40°C a 85°C |
| Humedad ambiental | 0%~95%RH ((sin condensación, sin condensación) |
| Presión excesiva y estallido | |
| Presión de sobrecarga | 200% FS, 150% FS |
| Presión de explosión | 500% FS, 400% FS, 300% FS |
| Material general | |
| el diafragma | Acero inoxidable 316 (contacto con el medio a medir) |
| Conexión del proceso | Acero inoxidable 316 (contacto con el medio a medir) |
| el recinto | Aluminio fundido a presión |
| Las focas | Las tablas de presión y de estallido observadas (contacto con el medio a medir) |
| Ventana de visualización | ≈ vidrio a prueba de explosión de 6 mm |
| Estabilidad mecánica | |
| Rendimiento sísmico | 10 g ((20... 2000 Hz) está conforme con la norma IEC60068-2-6 |
| Resistencia al impacto | 500 g/ms se ajusta a la norma IEC60068-2-27 |
| Protección eléctrica | |
| Protección contra cortocircuito | permanente |
| Protección antipolaridad | No hay daños, pero no funciona. |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica | 500 VAC |
| Límites de producción | |
| 4 a 20 mA | Producción mínima de 4 mA y máxima de 20 mA |
| Se trata de un sistema de seguridad. | Producción mínima 0, producción máxima 2000 |
| Se aplicarán las siguientes medidas: | El valor de la corriente de salida será igual o superior a la corriente de salida máxima de 10 VDC. |
| 0 ′5VDC | La potencia de salida mínima 0,001 VDC, la potencia de salida máxima 5 VDC |
| 1 ′5VDC | La potencia de salida mínima 0,001 VDC, la potencia de salida máxima 5 VDC |
| 4-20mA HART | Producción mínima 3,8 mA y máxima 22 mA |
