Rango de acción: | -50 a 100 °C, -50 a 260 °C | Producción: | Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se calcularán de acuerdo co |
---|---|---|---|
Fuente de alimentación: | La velocidad máxima de la corriente de corriente es de 9~28VDC. | Precisión: | 0.25%FS, 0.5%FS |
nombre: | Transmisor de temperatura dividido | ||
Resaltar: | CWDZ22 Transmisor de temperatura dividida,Transmisor de temperatura dividida 4-20ma |
CWDZ22Y Rango de medición del transmisor de temperatura dividido -50 ∼100 °C-, 50 ∼260 °C Clase de precisión 0,25%FS,0.5% FS Industria general

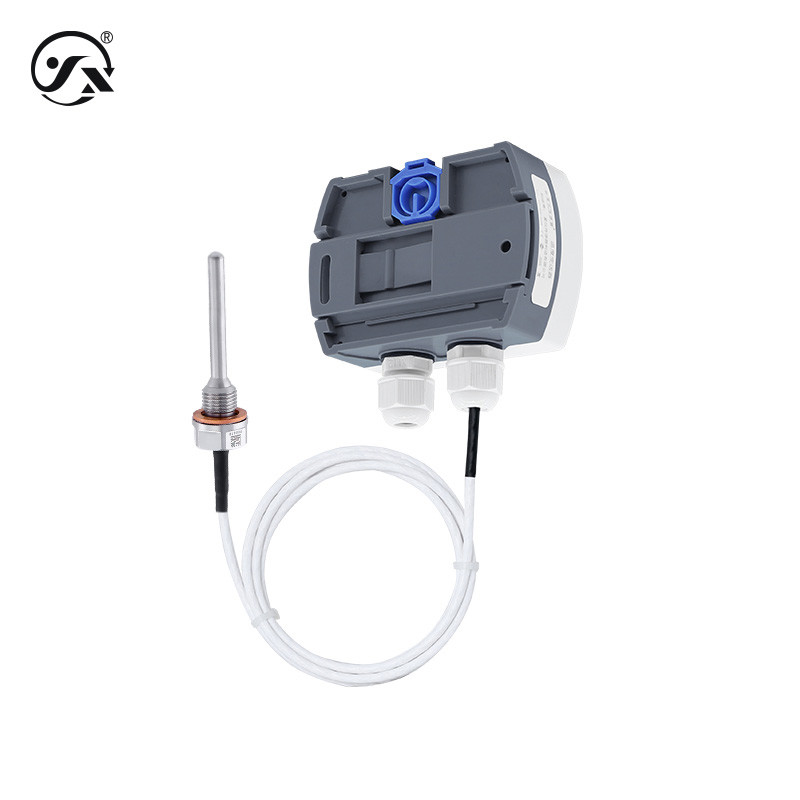

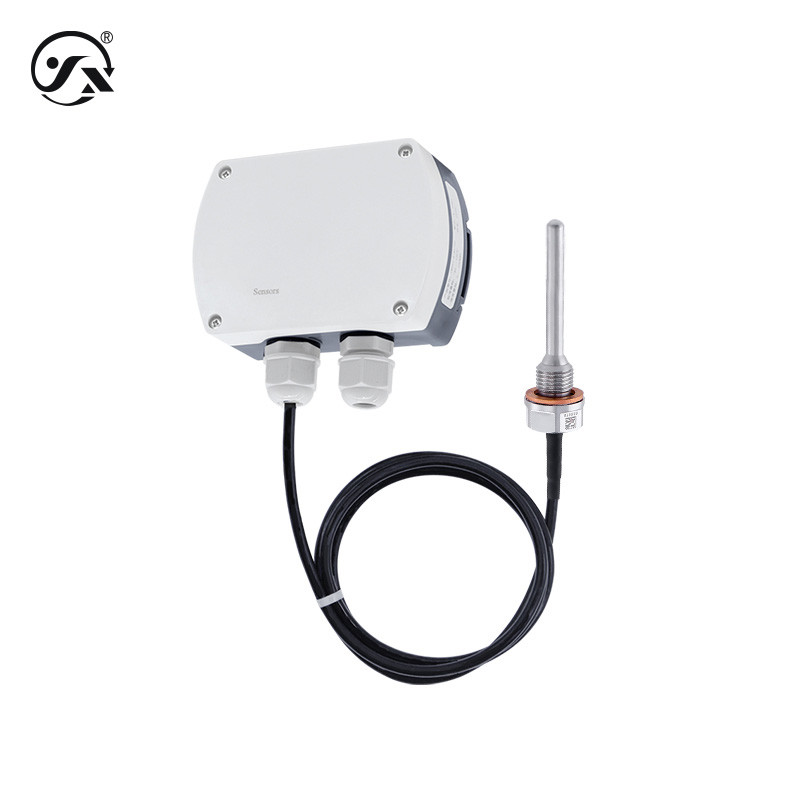

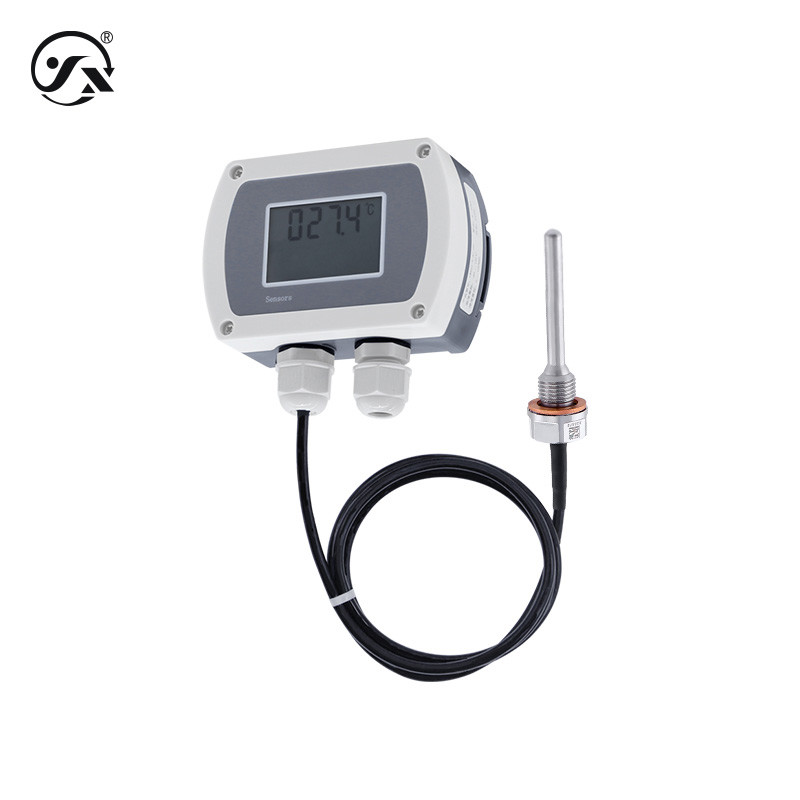

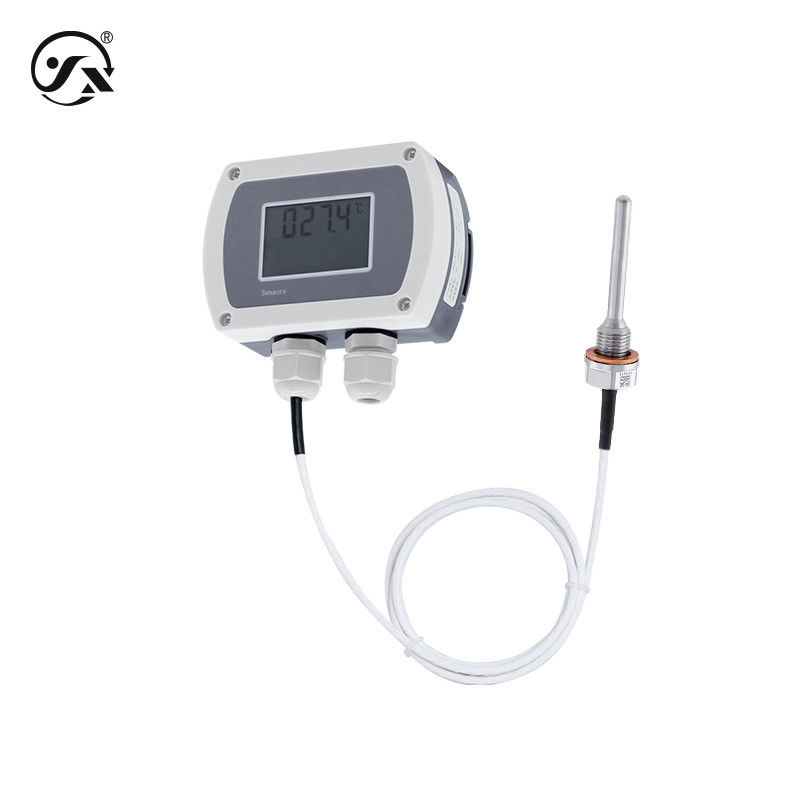

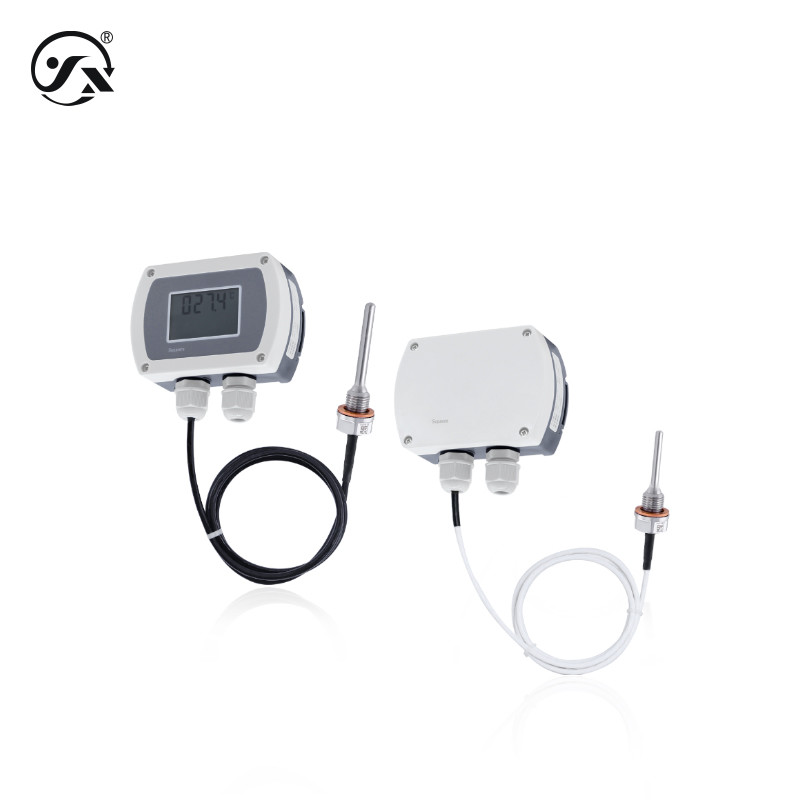

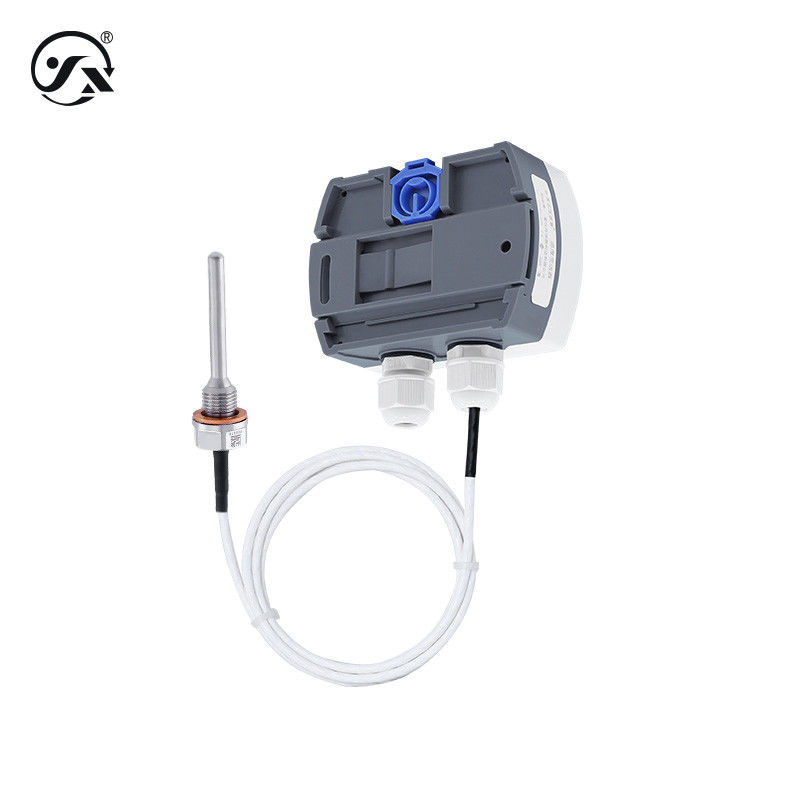

El transmisor de temperatura dividido CWDZ22Y está diseñado para medir la temperatura de gases, líquidos y sólidos.
Parámetros básicos | |
Medios de medición | Sólido, líquido o gaseoso (compatible con el material de contacto) |
Rango de medición | -50 ̊100°C, -50 ̊260°C |
Señales de salida | La velocidad de transmisión de la corriente eléctrica de la unidad de control de la corriente eléctrica de la unidad de control de la corriente eléctrica de la unidad de control de la corriente eléctrica de la unidad de control de la corriente. |
Celular de medición | 1*Pt100 (clase 1/3B) |
Tiempo de respuesta | 18 s (según IEC60751, velocidad del viento 0,4 m/s, paso de 10 °C) |
Desempeño estable | ± 0,1% FS/año |
A tiempo | 400 ms |
Grado de protección | Protección IP65 Proba IP68 Nota: El grado de protección se alcanza después de que se complete la conexión eléctrica |
Desempeño duradero | 1X106 veces (número de ciclos entre el rango inferior y el rango superior) |
Peso total | Con pantalla≈ 150g Sin pantalla≈ 130g Proba G1/4 hilo macho≈ 36g (profundidad de inserción es 30mm) Proba G1/2, M20*1.5 hilo macho≈ 78g (profundidad de inserción es 30mm) Nota: Por cada aumento de 10 mm en la profundidad de inserción, el peso aumenta en 1 g |
Clase de precisión | 0.25% FS,0.5% FS |
Resolución | Salida analógica 0,02%FS, salida digital 0,1°C |
Potencia de salida | |
4 ~ 20 mA | 9 ∼ 28 VDC |
Se trata de un sistema de seguridad. | 9 ∼ 28 VDC |
Se aplicarán las siguientes medidas: | El valor de las emisiones de dióxido de carbono será el siguiente: |
0 ′5VDC | 9 ∼ 28 VDC |
1 ′5VDC | 9 ∼ 28 VDC |
Potencia máxima | |
4 ~ 20 mA | ≤ 0,02Unidades (W) |
Se trata de un sistema de seguridad. | ≤ 0,015Us (W) |
Se aplicarán las siguientes medidas: | ≤ 0,015Us (W) |
0 ′5VDC | ≤ 0,015Us (W) |
1 ′5VDC | ≤ 0,015Us (W) |
Características de la carga | |
Tipo de tensión | ≥ 10 kΩ |
Tipo actual | La carga ≤{(Us-7.5)÷0.02}Ω (US=Voltaje de alimentación) |
Condiciones ambientales | |
Temperatura ambiente | -40°C a 85°C |
Humedad ambiental | 0%~95%RH ((sin condensación, sin condensación) |
Material general | |
el recinto | Plastico de ingeniería ABS |
Bloqueo del cable | De nylon (diámetro del alambre de bloqueo de 4 a 6 mm) |
Muestra | Display LCD sin luz de fondo |
Material de la sonda | Acero inoxidable 304 |
Las focas | caucho de nitrilo |
El cable | Cable de compensación blindado de PTFE (φ3.2 mm) resistencia a la temperatura -50 ~ 260 °C Cable de compensación blindado de poliuretano (4.7 mm) resistencia a la temperatura -50 ~ 100 °C |
Estabilidad mecánica | |
Rendimiento sísmico | 10 g ((20... 2000 Hz) está conforme con la norma IEC60068-2-6 |
Resistencia al impacto | 500 g/ms se ajusta a la norma IEC60068-2-27 |
Protección eléctrica | |
Protección contra cortocircuito | permanente |
Protección antipolaridad | No hay daños, pero no funciona. |
Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
Resistencia dieléctrica | 500 VAC |
Límites de producción | |
4 a 20 mA | Producción mínima de 4 mA y máxima de 20 mA |
Se trata de un sistema de seguridad. | Punto de salida mínimo 0, punto de salida máximo 1500 |
Se aplicarán las siguientes medidas: | El valor de la corriente de salida será igual o superior a la corriente de salida máxima de 10 VDC. |
0 ′5VDC | La potencia de salida mínima 0,001 VDC, la potencia de salida máxima 5 VDC |
1 ′5VDC | La potencia de salida mínima 0,001 VDC, la potencia de salida máxima 5 VDC |
