| Rango de acción: | -50 a 100 °C, -50 a 260 °C | Producción: | Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se calcularán de acuerdo co |
|---|---|---|---|
| Fuente de alimentación: | La velocidad de la corriente de corriente es igual a la de la corriente de corriente de corriente. | Precisión: | 0.25%FS, 0.5%FS |
| nombre: | Transmisor de indicadores de temperatura | ||
| Resaltar: | 0Transmisor de indicador de temperatura de.25% FS,0Transmisor de indicadores de temperatura de 0,5% FS |
||
La señal de salida del transmisor de temperatura dividida CWDZ21Y 4 ~ 20mA,RS485,PT100,0 ~ 10VDC,0 ~ 5VDC, 1 ~ 5VDC Industria general

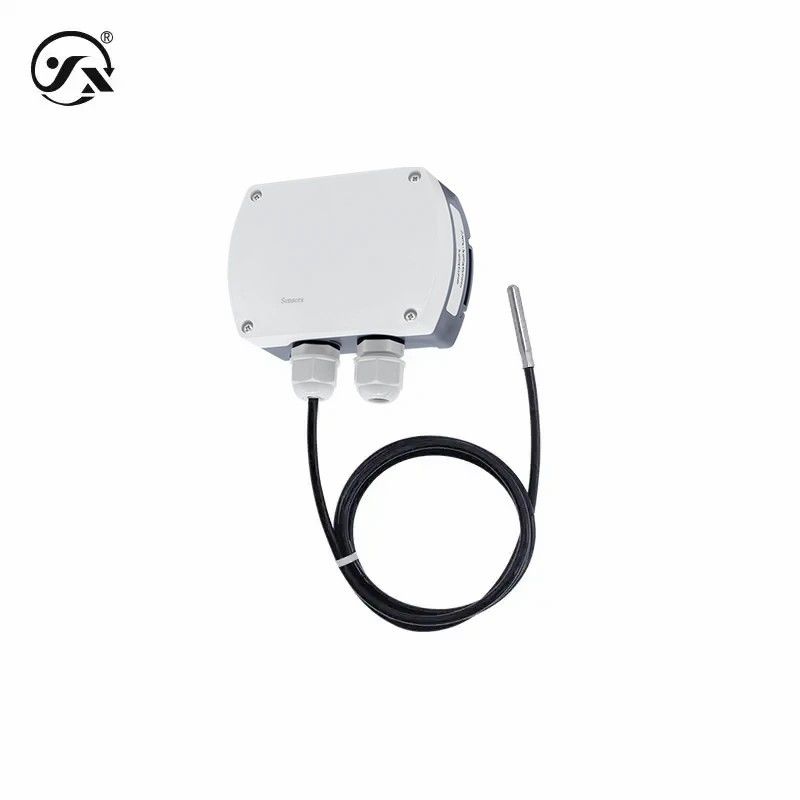

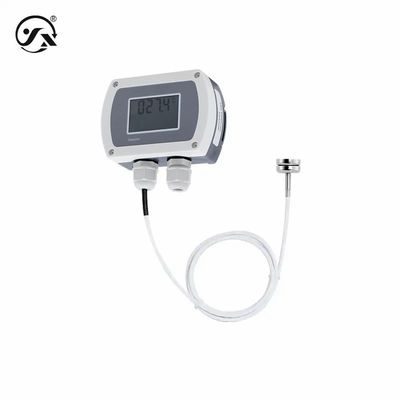

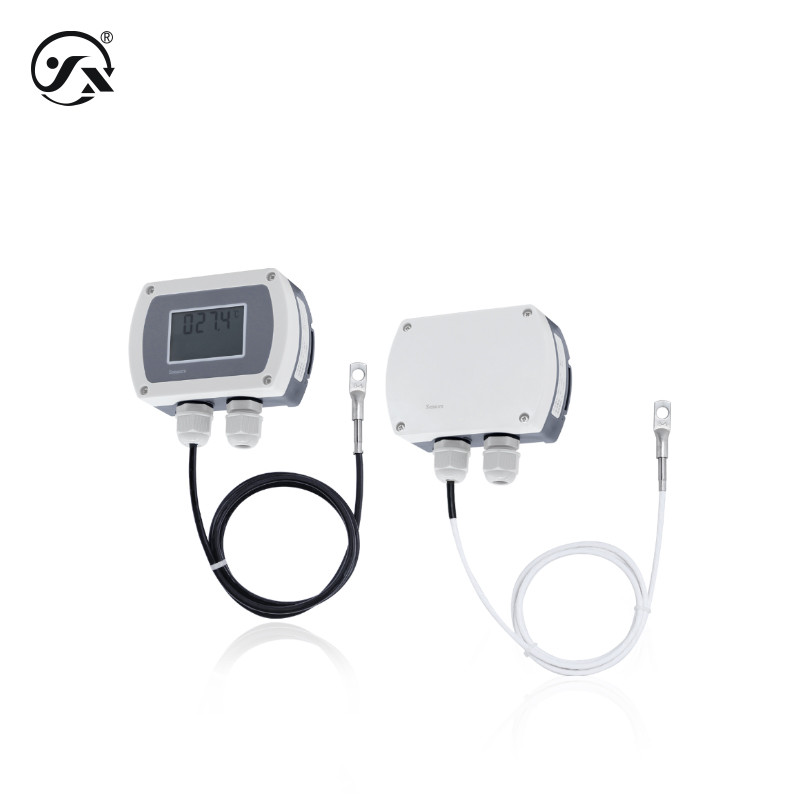

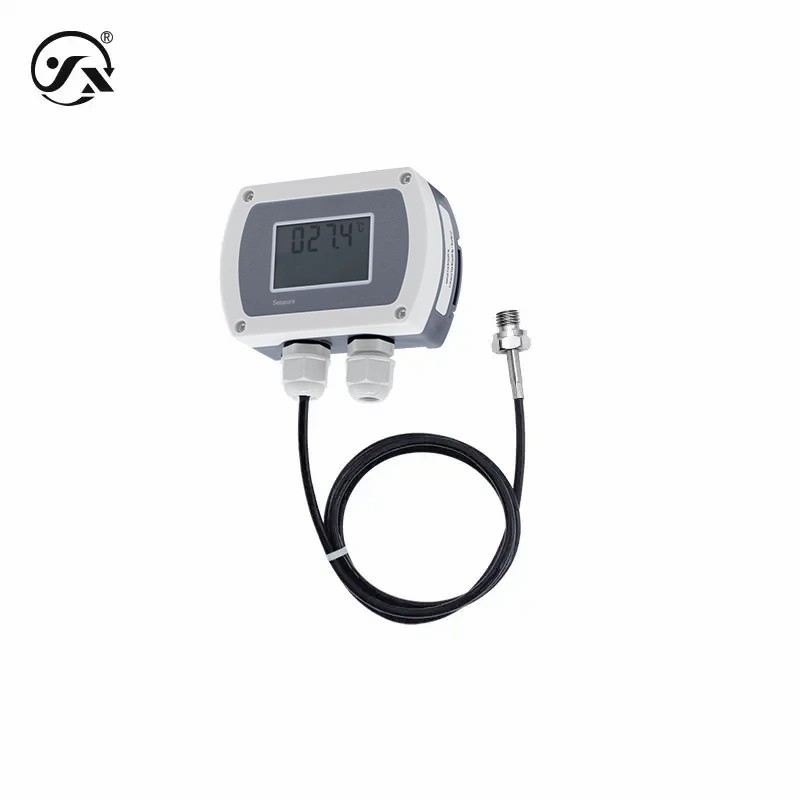

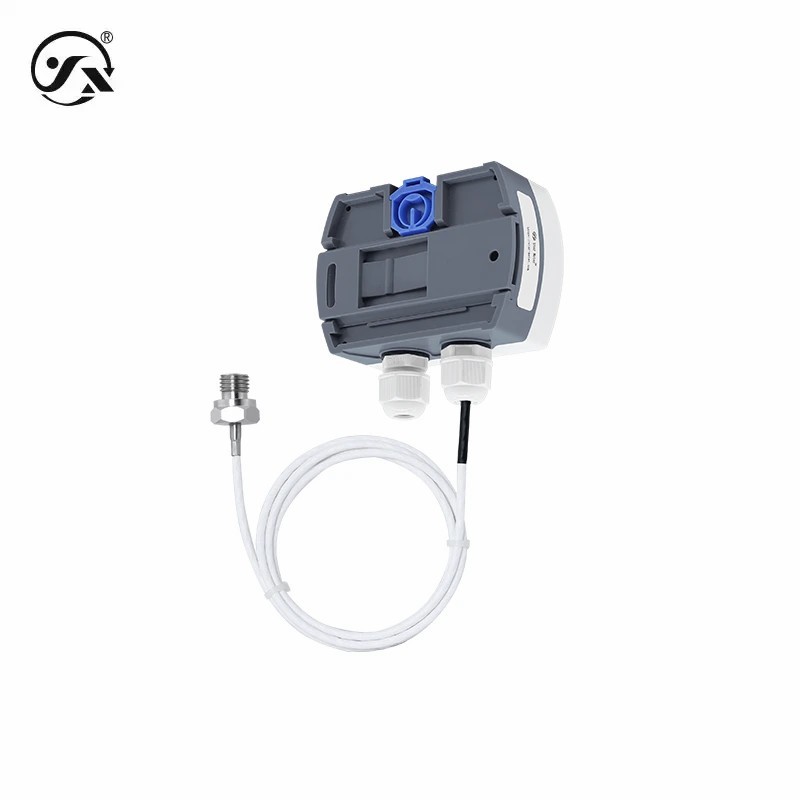

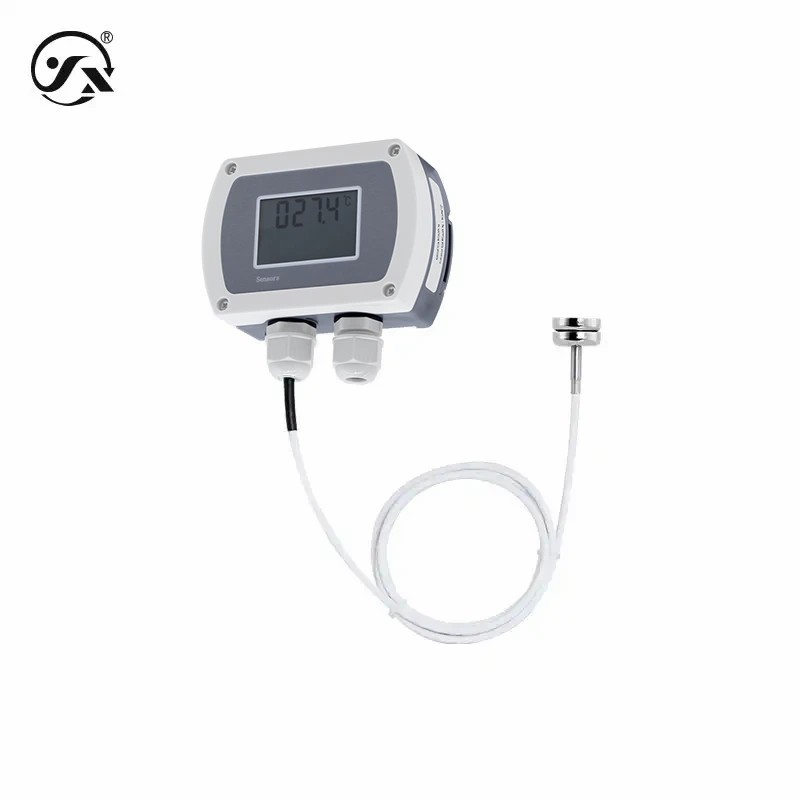

El transmisor de temperatura dividido CWDZ21Y está cuidadosamente diseñado y de excelente calidad, adecuado para medir la temperatura de la superficie del equipo, la temperatura del líquido y la temperatura del gas,con y sin pantalla dos opciones.
| Parámetros básicos | |
| Medios de medición | Sólido, líquido o gaseoso (compatible con el material de contacto) |
| Rango de medición | -50 ̊100°C, -50 ̊260°C |
| Señales de salida | La velocidad de transmisión de la corriente eléctrica de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga. |
| Celular de medición | 1*Pt100 ((grado 1/3B) |
| Tiempo de respuesta | 18 s (según IEC60751, velocidad del viento 0,4 m/s, paso de 10 °C) |
| Desempeño estable | ± 0,1% FS/año |
| A tiempo | 400 ms |
| Grado de protección | En el caso de las máquinas de ensayo, se utilizará el método de ensayo de la prueba. |
| Peso total | Con pantalla ≈ 150 g, sin pantalla ≈ 130 g |
| Clase de precisión | 0.25% FS, 0.5% FS |
| Potencia de salida | |
| Señales de salida | La velocidad de transmisión de la corriente eléctrica de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga. |
| Rango de suministro de energía | Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas de energía eléctrica de los sistemas eléctrica de los sistemas eléctricos de los sistemas eléctricos. |
| Potencia máxima | |
| 4 ~ 20 mA | ≤ 0,02Unidades (W) |
| Se trata de un sistema de seguridad. | ≤ 0,015Us (W) |
| Se aplicarán las siguientes medidas: | ≤ 0,015Us (W) |
| 0 ′5VDC | ≤ 0,015Us (W) |
| 1 ′5VDC | ≤ 0,015Us (W) |
| Características de la carga | |
| Tipo de tensión | ≥ 10 kΩ |
| Tipo actual | ≤{(Us-7.5)÷0.02}Ω(Us=Voltaje de suministro) |
| Condiciones ambientales | |
| Temperatura ambiente | -40°C a 85°C |
| Humedad ambiental | 0%~95%RH ((sin condensación, sin condensación) |
| Protección eléctrica | |
| Protección contra cortocircuito | permanente |
| Protección antipolaridad | No hay daños, pero no funciona. |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica | 500 VAC |
| Límites de producción | |
| 4 a 20 mA | Producción mínima de 4 mA y máxima de 20 mA |
| Se trata de un sistema de seguridad. | Punto de salida mínimo 0, punto de salida máximo 1500 |
| Se aplicarán las siguientes medidas: | El valor de la corriente de salida será igual o superior a la corriente de salida máxima de 10 VDC. |
| 0 ′5VDC | La potencia de salida mínima 0,001 VDC, la potencia de salida máxima 5 VDC |
| 1 ′5VDC | La potencia de salida mínima 0,001 VDC, la potencia de salida máxima 5 VDC |
| Material general | |
| el recinto | Plastico de ingeniería ABS |
| Cabeza de bloqueo del cable | De nylon (diámetro del alambre de bloqueo de 4 a 6 mm) |
| muestra | Display LCD, sin luz de fondo |
| Material de la sonda | Acero inoxidable 304 |
| Las focas | caucho de nitrilo |
| El cable | Cable de compensación blindado de PTFE (φ3 mm) resistencia a la temperatura -200 ~ 260 °C; Cable de compensación blindado de poliuretano (φ5 mm) resistencia a la temperatura -50 ~ 100 °C |
| Estabilidad mecánica | |
| Rendimiento sísmico | 10 g ((20... 2000 Hz) de acuerdo con la norma IEC60068-2-6. |
| Resistencia al impacto | 500 g/ms se ajusta a la norma IEC60068-2-27 |
